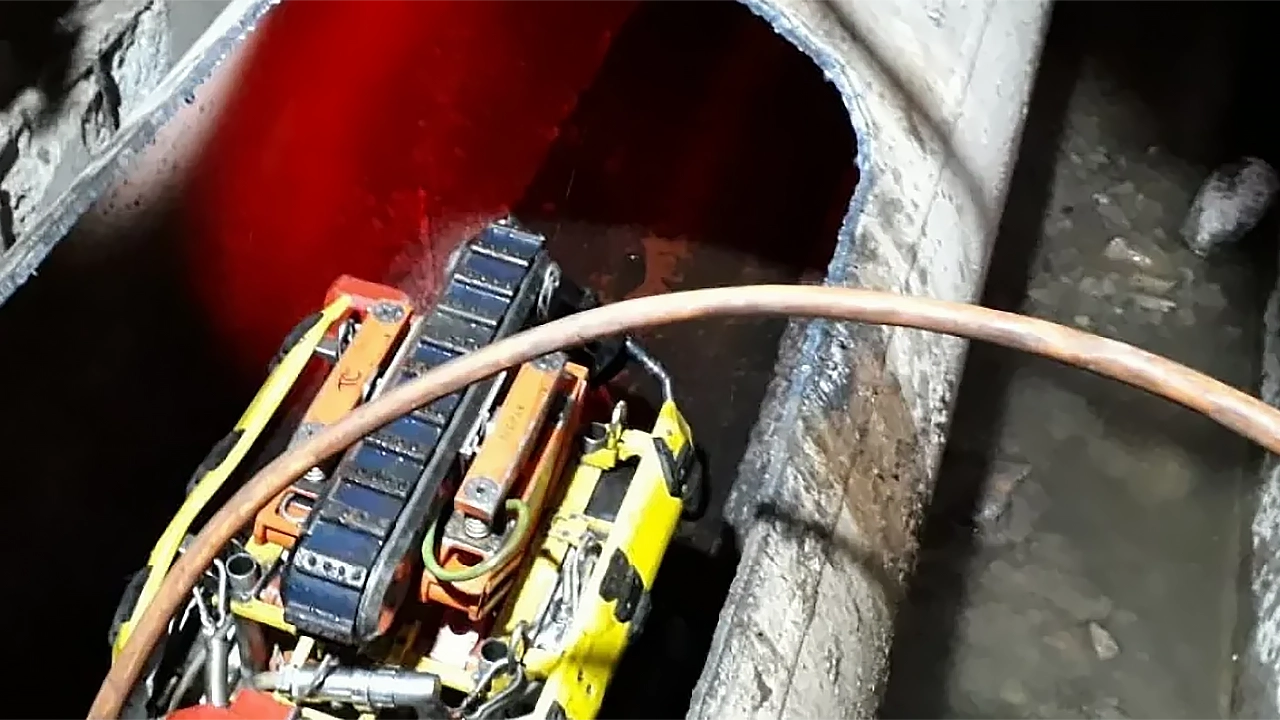

Тепловизионное обследование трубопроводов основано на регистрации температурных аномалий, которые возникают при утечках тепла, повреждениях изоляции, разгерметизации контуров и других проблемах. Метод неразрушающий, не требует остановки эксплуатации системы и позволяет оперативно получать наглядные данные.

Когда требуется тепловизионное обследование

Обследование назначают при появлении признаков неполадок в работе трубопроводов или для профилактики. Основные ситуации, когда это необходимо:

• Выявление протечек в герметичной сети. Утечки теплоносителя приводят к падению эффективности обогрева помещений. Тепловизор помогает обнаружить даже незначительные протечки (порядка 1 литра в сутки).
• Повреждение изоляционного слоя. Механическое или естественное разрушение теплоизоляции вызывает утечку тепловой энергии.
• Образование воздушных пробок или засоров в местах гидравлического сопротивления.
• Падение давления в системе. Это может указывать на разгерметизацию контура.
• Проверка качества монтажа или ремонта. Обследование проводят после установки новых трубопроводов или капитального ремонта для контроля качества работ.
• Плановая профилактика. Регулярные проверки помогают своевременно выявлять проблемы и предотвращать их развитие, снижая риск дорогостоящих ремонтов.
• После экстремальных погодных условий. Сильные морозы, дожди или ураганы могут повредить утеплитель и инженерные системы.
• Трассировка подземных коммуникаций. Тепловизор используют для поиска трубопроводов, проложенных под землёй, с последующим составлением исполнительной съёмки.

Как проводится тепловизионное обследование

Процедура обычно включает несколько этапов:

1. Подготовка. Определяются цели обследования (поиск утечек, оценка состояния изоляции и т. д.), собирается информация об объекте (проектная документация, данные о материале труб, их диаметре, температуре теплоносителя). Выбирается оборудование и планируется маршрут обследования.
2. Обследование. Специалист проводит тепловизионную съёмку трубопровода с помощью инфракрасного прибора. Тепловизор регистрирует инфракрасное излучение и преобразует его в цветовое изображение, где каждый цвет соответствует определённой температуре. При обследовании подземных трубопроводов важно, чтобы поверхность над теплосетью была однородной и без травяного покрова.
3. Анализ данных. Полученные термограммы обрабатываются с помощью специального программного обеспечения. Выявляются тепловые аномалии — участки с повышенной или пониженной температурой по сравнению с нормальными показателями. Для повышения точности могут проводиться дополнительные измерения: температуры воздуха, скорости ветра, глубины заложения труб и т. д.
4. Составление отчёта. Подготавливается документ с описанием обнаруженных дефектов, их местоположением и рекомендациями по устранению. К отчёту прилагаются термограммы.

Оборудование для тепловизионного обследования

Основной инструмент — тепловизор. Он должен обладать:

• достаточным разрешением для выявления мелких дефектов;
• высокой чувствительностью (NETD — минимальная разница температур, которую может зафиксировать прибор);
• подходящим диапазоном измеряемых температур (зависит от типа трубопровода и условий эксплуатации).

Дополнительно могут использоваться:

• пирометры — для измерения температуры в отдельных точках;
• анемометры — для измерения скорости ветра;
• гигрометры — для измерения влажности;
• лазерные дальномеры — для привязки термограмм к местности.

Для обработки данных применяется специализированное программное обеспечение.

Факторы, влияющие на результаты обследования

• Температура окружающей среды. Разница температур между объектом и окружающей средой должна быть достаточной для получения чётких термограмм.
• Влажность. Повышенная влажность может искажать результаты.
• Солнечное излучение. Прямое солнечное излучение нагревает поверхность объекта, затрудняя выявление тепловых аномалий.
• Ветер. Он может охлаждать поверхность объекта и искажать результаты.
• Коэффициент излучения (эмиссивитет). Разные материалы имеют разный коэффициент излучения, что необходимо учитывать при анализе термограмм.

Преимущества метода

• Наглядность. Результаты представлены в виде цветных термограмм, которые легко интерпретировать.
• Безопасность. Обследование проводится без вмешательства в конструкции, что исключает риск повреждений и аварий.
• Оперативность. Информацию прибор отображает в реальном времени.
• Точность. Метод позволяет выявить скрытые дефекты, которые невозможно обнаружить визуально.
• Мобильность. Оборудование легко транспортируется, что удобно для обследования протяжённых или труднодоступных участков.

Тепловизионное обследование — эффективный инструмент для поддержания работоспособности инженерных систем, снижения теплопотерь и предотвращения аварий. Для проведения работ рекомендуется обращаться к квалифицированным специалистам, так как требуется специальное оборудование и навыки расшифровки термограмм.
