Силовые кабели с пластмассовой изоляцией: виды и характеристики

      31 Виктор Нефедьев

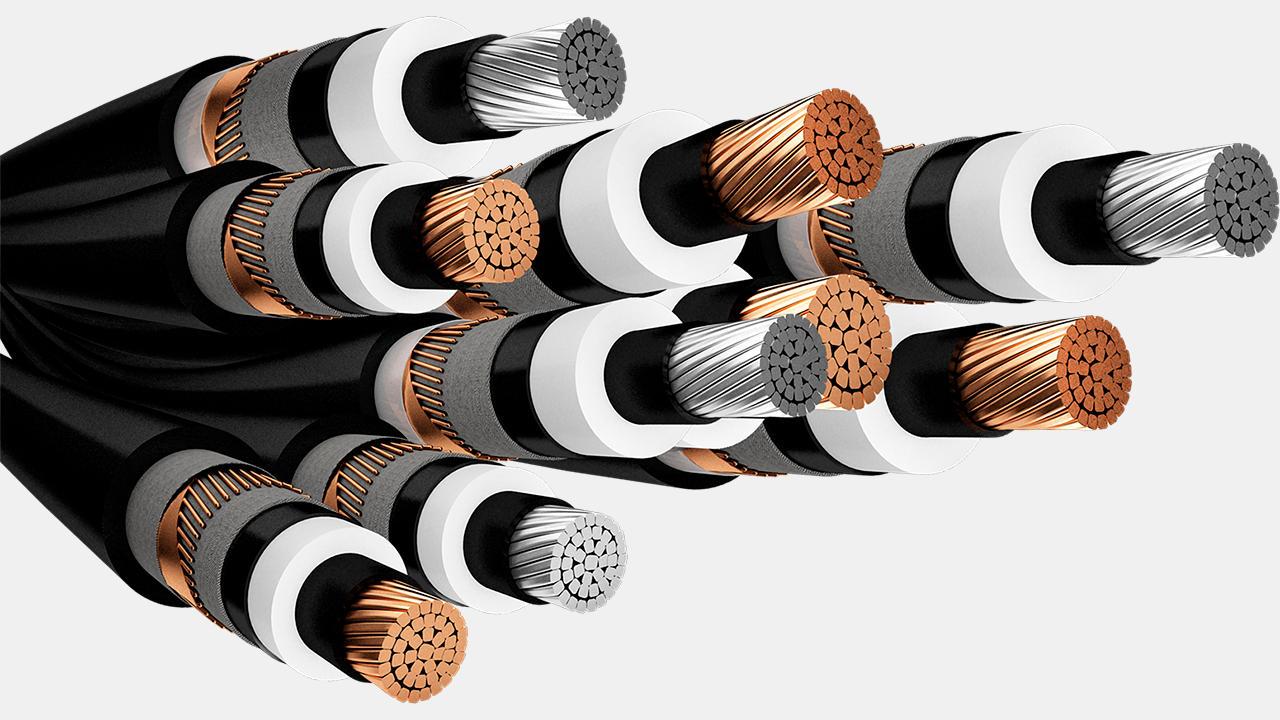

Силовые кабели с пластмассовой изоляцией — это кабели, предназначенные для передачи и распределения электрической энергии в стационарных установках.

Кабели с пластмассовой изоляцией используются в энергетике, промышленности, строительстве и быту. Изоляция таких кабелей выполняется из поливинилхлоридного (ПВХ) пластиката, полиэтилена или сшитого полиэтилена.

Виды силовых кабелей с пластмассовой изоляцией

По типу изоляции:

  • ПВХ-пластикат. Доступный и универсальный материал, хорошо выдерживает механические нагрузки и влагу. Недостаток — при горении выделяет хлорсодержащие газы.
  • Полиэтилен (ПЭ). Обладает высокой электрической прочностью, применяется при повышенных нагрузках. Требует защиты от прямого солнечного излучения.
  • Сшитый полиэтилен (СПЭ). Имеет лучшие диэлектрические свойства, чем ПЭ, и повышенную термостойкость (до +90 °C). Используется в атомной энергетике и на ответственных объектах.

По конструкции:

  • Без брони. Подходят для прокладки в помещениях и кабельных сооружениях.
  • Бронированные. Имеют защитный слой из стальных оцинкованных лент или проволок. Используются для прокладки в земле, кабельных коллекторах, на эстакадах.
  • Экранированные. Оснащены металлическим экраном для защиты от внешних помех.

По пожарной безопасности:

  • нг — не распространяют горение при групповой прокладке.
  • нг-LS — не распространяют горение при групповой прокладке, имеют пониженное дымо- и газовыделение.
  • нг-HF — не распространяют горение при групповой прокладке, не выделяют коррозионно-активных газообразных продуктов при горении и тлении.
  • нг-FRLS — огнестойкие, не распространяют горение при групповой прокладке, с пониженным дымо- и газовыделением.
  • нг-FRHF — огнестойкие, не распространяют горение при групповой прокладке, не выделяют коррозионно-активных газообразных продуктов при горении и тлении.

По форме поперечного сечения:

  • Круглые (без обозначения)
  • Плоские (П)

По конструктивному исполнению токопроводящих жил:

  • Однопроволочные (о)
  • Многопроволочные (м)
  • Круглые (к)
  • Секторные или сегментные (с)

Примеры марок

  • ВВГ. Медные жилы, изоляция и оболочка из ПВХ. Подходит для сухих и влажных помещений, а также для открытой прокладки.
  • АВВГ. Алюминиевые жилы, изоляция и оболочка из ПВХ.
  • ВВГнг, АВВГнг. Медные или алюминиевые жилы, изоляция и оболочка из ПВХ пониженной горючести. Используются для групповой прокладки и в системах пожарной безопасности.
  • ВВГнг-LS, АВВГнг-LS. Медные или алюминиевые жилы, изоляция и оболочка из ПВХ с пониженным дымо- и газовыделением. Применяются в местах массового скопления людей: больницах, школах, ТЦ, метро.
  • ПвВГ, АПвВГ. Медные или алюминиевые жилы, изоляция из сшитого полиэтилена, оболочка из ПВХ. Отличаются повышенной термостойкостью.

Технические характеристики

  • Температура эксплуатации: от -50 °C до +50 °C (для оболочки из ПВХ), от -60 °C до +50 °C (для оболочки из ПЭ).
  • Относительная влажность воздуха: до 98% при температуре до +35 °C.
  • Длительно допустимая температура нагрева жил: +70 °C (для ПВХ), до +90 °C (для СПЭ).
  • Кратковременная температура при коротком замыкании: до +160 °C (ПВХ), до +250 °C (СПЭ).
  • Срок службы: 30–40 лет.

При выборе силового кабеля с пластмассовой изоляцией необходимо учитывать номинальное напряжение, количество жил, сечение, условия прокладки и требования к пожарной безопасности.
