Коленчатый вал — ключевой компонент двигателя внутреннего сгорания, который преобразует возвратно-поступательное движение поршней во вращательное, передавая крутящий момент на маховик и трансмиссию.

Его надёжная работа критически важна для функционирования двигателя, а нарушения в конструкции или системе смазки могут привести к серьёзным поломкам. В этом случае, здесь вы сможете подобрать новый коленвал или детали для ремонта.

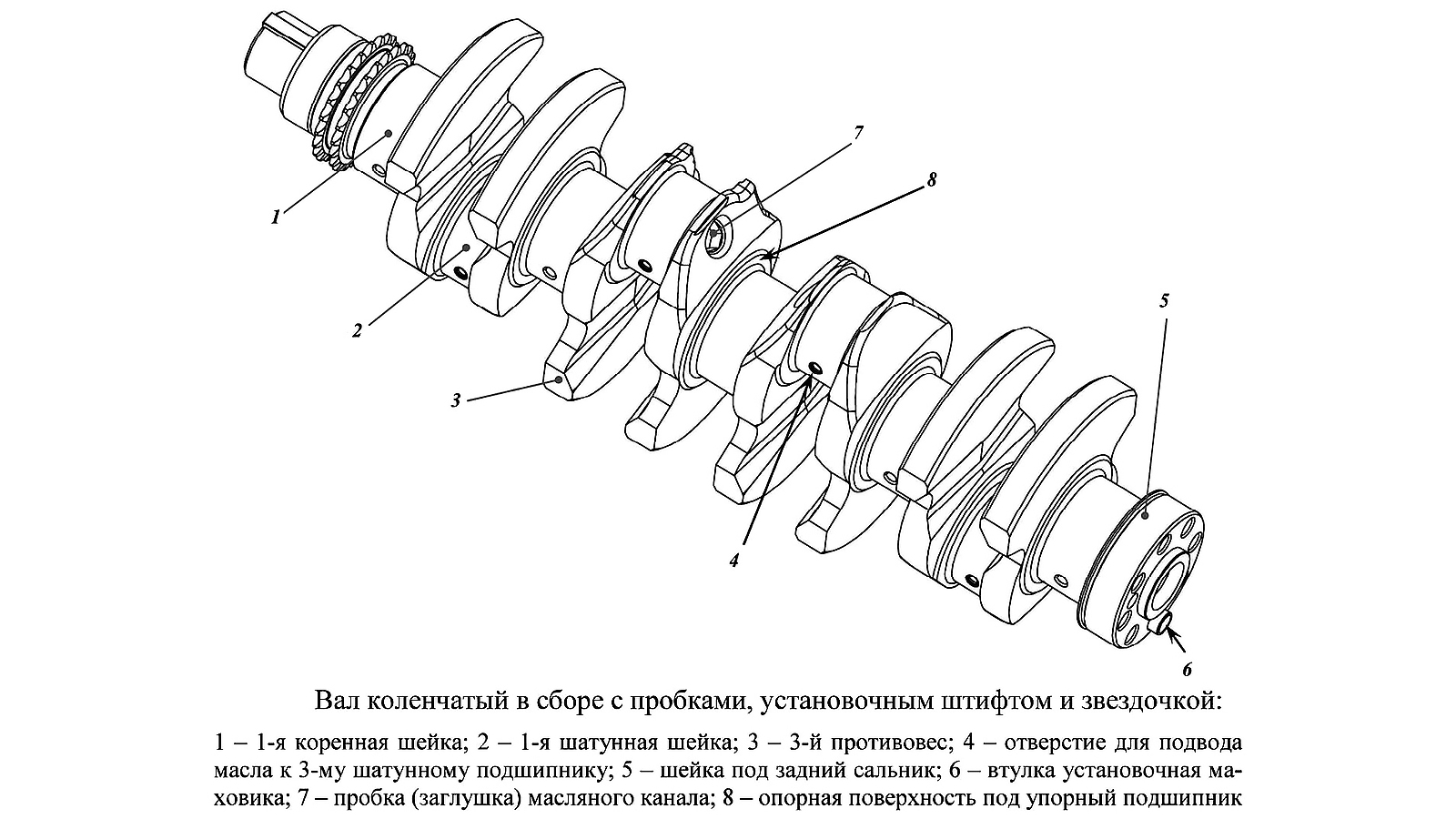

Конструкция коленчатого вала

Коленчатый вал состоит из нескольких основных элементов:

  • Коренные шейки — цилиндрические сегменты, расположенные на оси вращения вала. Они служат опорными точками и вращаются в подшипниках скольжения (вкладышах), заделанных в картер двигателя.

  • Шатунные шейки — смещённые относительно коренных шеек и оси вращения сегменты. К ним крепятся шатуны с поршнями, и они принимают на себя усилие от шатунов. Диаметр шатунных шеек меньше, чем коренных.

  • Щёки — округлые или эллиптические диски, соединяющие коренные и шатунные шейки. В них интегрированы противовесы, которые снижают вибрации двигателя.

  • Носок — передняя часть вала, на которую крепится шкив или звёздочка газораспределительного механизма (ГРМ), а также может монтироваться гаситель крутильных колебаний.

  • Хвостовик (фланец маховика) — задняя выходная часть, к которой крепится маховик.

  • Масляные каналы — система полостей в шейках и щеках для подачи масла к трущимся частям под давлением.

В зависимости от типа опоры различают два вида коленчатых валов:

  • Полноопорные — коренных шеек больше, чем шатунных, и они расположены по обеим сторонам шатунных шеек. Это наиболее распространённый тип, обеспечивающий баланс лёгкости и надёжности.

  • Неполноопорные — коренных шеек меньше, чем шатунных. Такие валы проще в производстве, но из-за меньшего числа точек опоры они более тяжёлые.

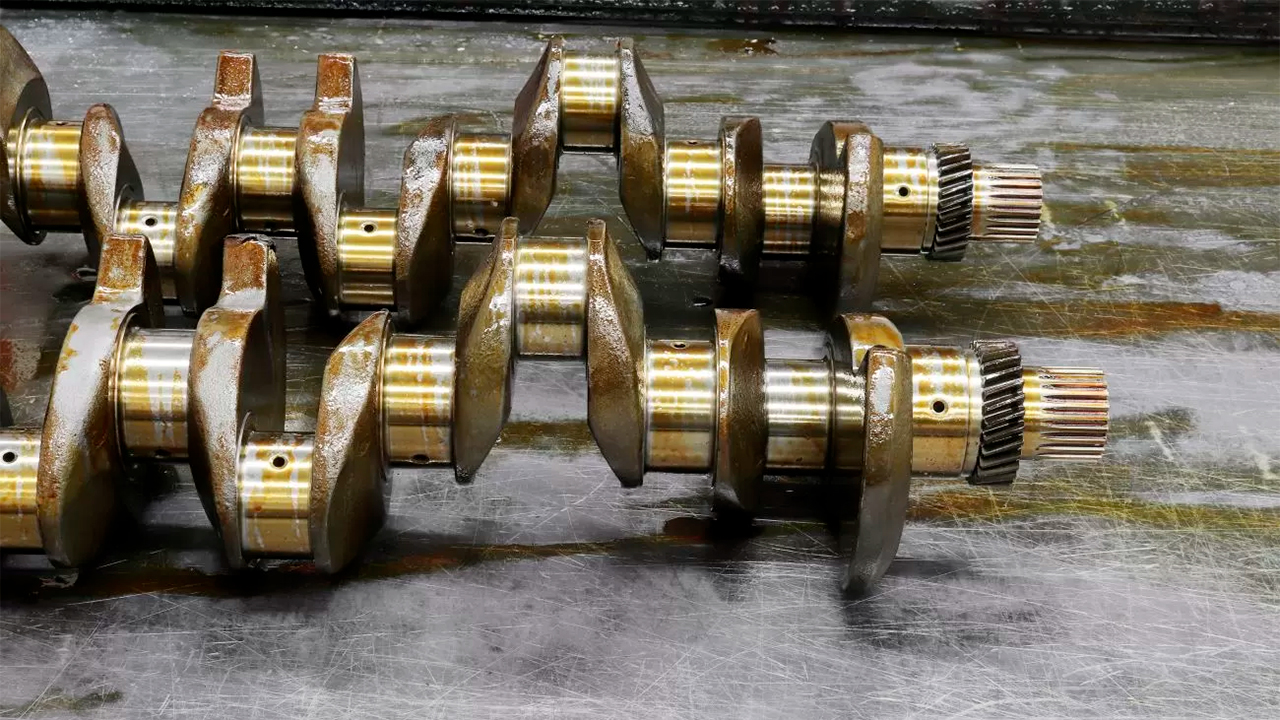

Коленчатые валы изготавливают из литого высокопрочного чугуна или различных видов стали (для моторов с наддувом и дизелей). Наилучшие характеристики имеют кованые стальные элементы.

Масляное голодание

Масляное голодание — состояние, при котором уровень масла в картере падает до критически низкого, что приводит к недостаточному смазыванию деталей двигателя и деталей коленвала в том числе. Это может произойти из-за утечки масла, неправильного уровня или износа деталей, требующих больше масла для нормальной работы.

Признаки масляного голодания:

  • загорание или мигание лампы давления масла на приборной панели;
  • потеря динамических характеристик автомобиля, подёргивание при езде;
  • нехарактерные свистящие звуки в турбированных двигателях;
  • синий дым из выхлопной трубы;
  • повышенная шумность двигателя на холостых оборотах, стук клапанов.

Причины масляного голодания:

  • нерегулярный долив или замена масла;
  • использование низкокачественного или неподходящего по вязкости масла;
  • засорение масляного фильтра или сетки маслоприёмника;
  • снижение производительности масляного насоса (из-за износа деталей, засорения крыльчатки и т. д.);
  • утечки из-за неправильной работы уплотнителей;
  • проблемы с редукционным клапаном.

Последствия нарушения геометрии коленчатого вала

Нарушение геометрии коленчатого вала может произойти из-за масляного голодания, перегрузок, вибраций, некачественных материалов или ошибок при производстве/сборке. Это включает изгиб, скручивание, трещины, задиры шеек или изменение их диаметра.

Чем грозит нарушение геометрии коленвала:

  • Изгиб или скручивание. При работе такой вал будет создавать дополнительное давление на втулки подшипников, ускоряя их износ. Это может привести к заклиниванию или возгоранию втулок.
  • Задиры шеек. Недостаток смазки вызывает трение, которое приводит к появлению задиров на шейках. Это затрудняет свободный ход подшипников, может вызвать деформацию вала, усиление вибрации и перегрев.
  • Трещины и разломы. В тяжёлых случаях нарушение геометрии может привести к трещинам или даже перелому вала, как в примере с двигателем 1VD-FTV.
  • Повреждение других деталей. Искривление коленвала может нарушить геометрию масляных каналов, что приведёт к срыву масляного клина и разрушению подшипников. Также возможно повреждение шатунов, поршней, блока цилиндров.
  • Заклинивание. При сильном износе или деформации вала возможно заклинивание, что остановит работу двигателя.

Профилактика состояния коленвала

Чтобы избежать проблем с коленчатым валом, рекомендуется:

  • регулярно проверять уровень и состояние масла, использовать масло, соответствующее требованиям производителя;
  • своевременно менять масло и масляные фильтры;
  • проводить регулярное техническое обслуживание для выявления потенциальных проблем на ранних стадиях;
  • соблюдать рекомендации производителя по эксплуатации двигателя (не превышать допустимые обороты, избегать перегрузок);
  • использовать качественное топливо и смазочные материалы.

Игнорирование проблем с коленчатым валом или системой смазки может привести к дорогостоящему капитальному ремонту или необходимости замены двигателя!
