Как инженер с более чем 15 годами стажа в разработке электронных систем и консультировании студентов, я часто сталкиваюсь с вопросами от начинающих: «С чего начать?» или «Как не ошибиться с покупкой?» Мои рекомендации основаны на реальных кейсах из лабораторий, где осциллографы используются для всего — от отладки микроконтроллеров до изучения аналоговых цепей. Например, в научных хабах вроде Дубны, где Объединенный институт ядерных исследований (ОИЯИ) и местный университет готовят будущих инженеров, такие инструменты становятся частью повседневной рутины. Давайте разберем ключевые аспекты, чтобы ваш выбор был осознанным и эффективным.

Основные разновидности осциллографов и их пригодность для старта

Осциллографы делятся на несколько категорий, каждая из которых имеет свои сильные стороны в зависимости от уровня пользователя. Аналоговые модели, работающие на основе электронно-лучевой трубки, передают сигнал в реальном времени без цифровой обработки, что делает их интуитивными для визуализации простых колебаний. Однако для новичков они могут оказаться менее удобными из-за отсутствия функций хранения данных или автоматических измерений. Цифровые варианты, напротив, преобразуют сигнал в числовой формат, позволяя сохранять осциллограммы, проводить математический анализ и подключаться к компьютеру для дальнейшей обработки.

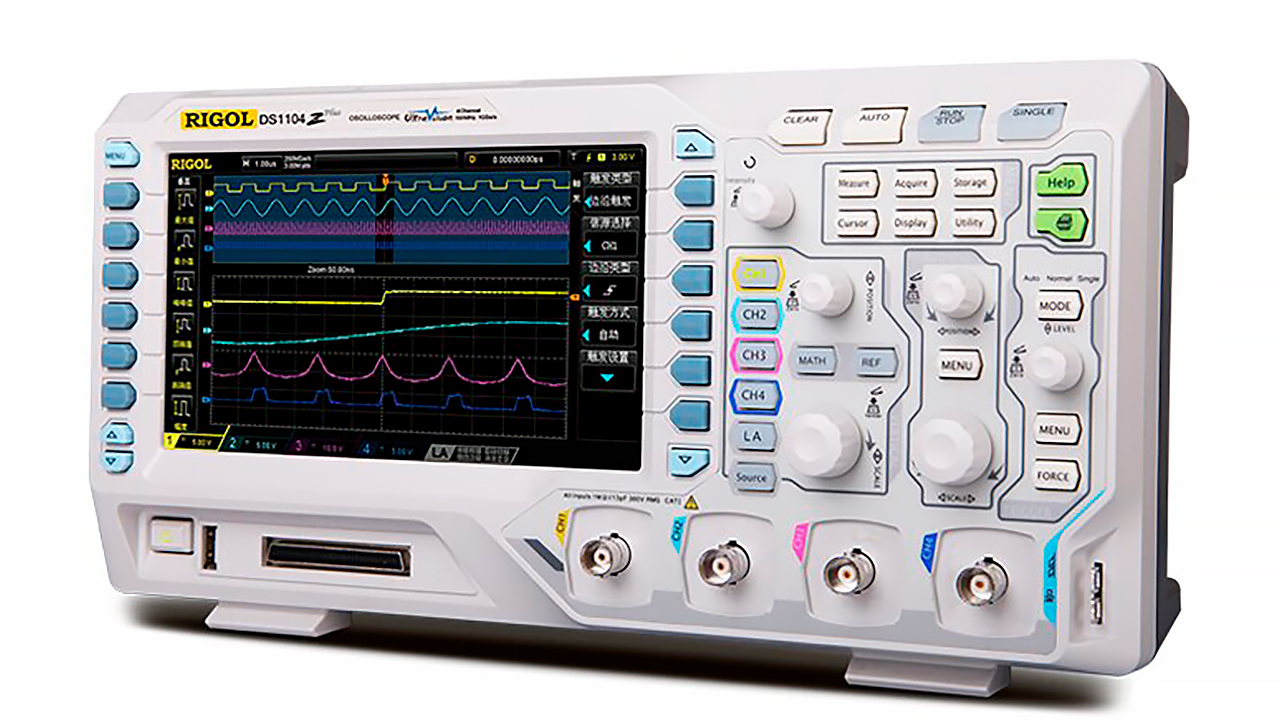

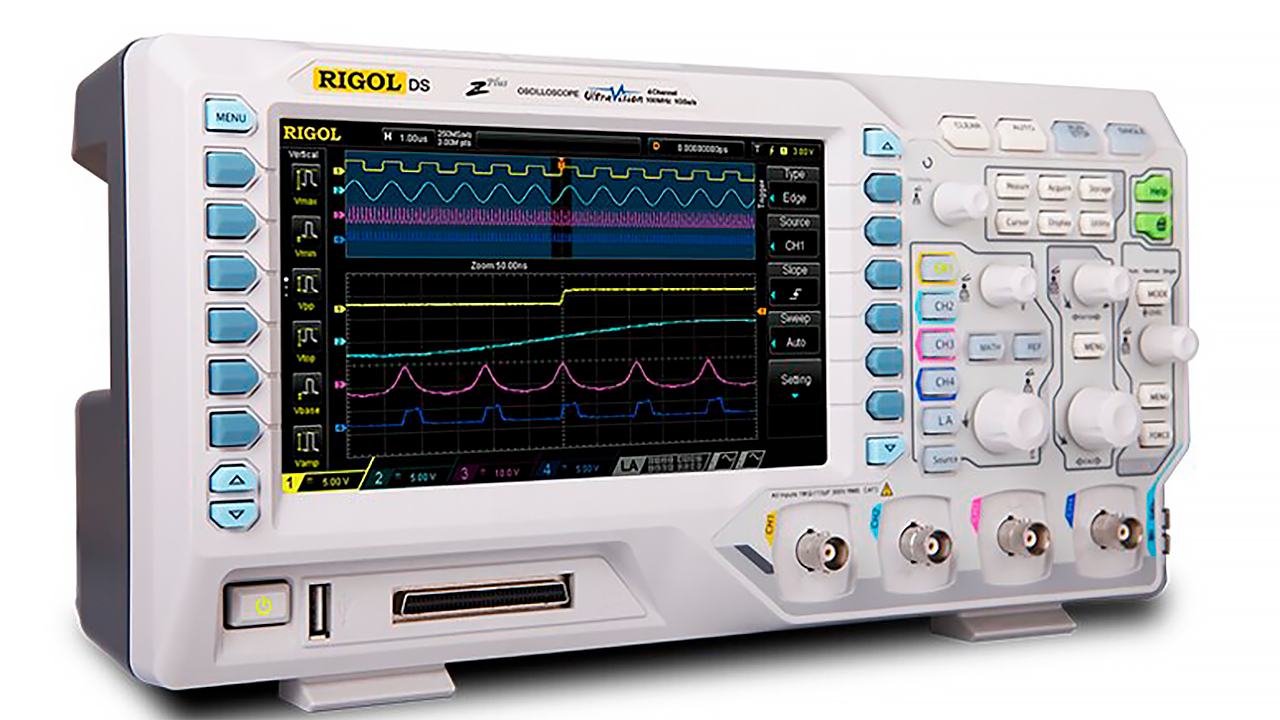

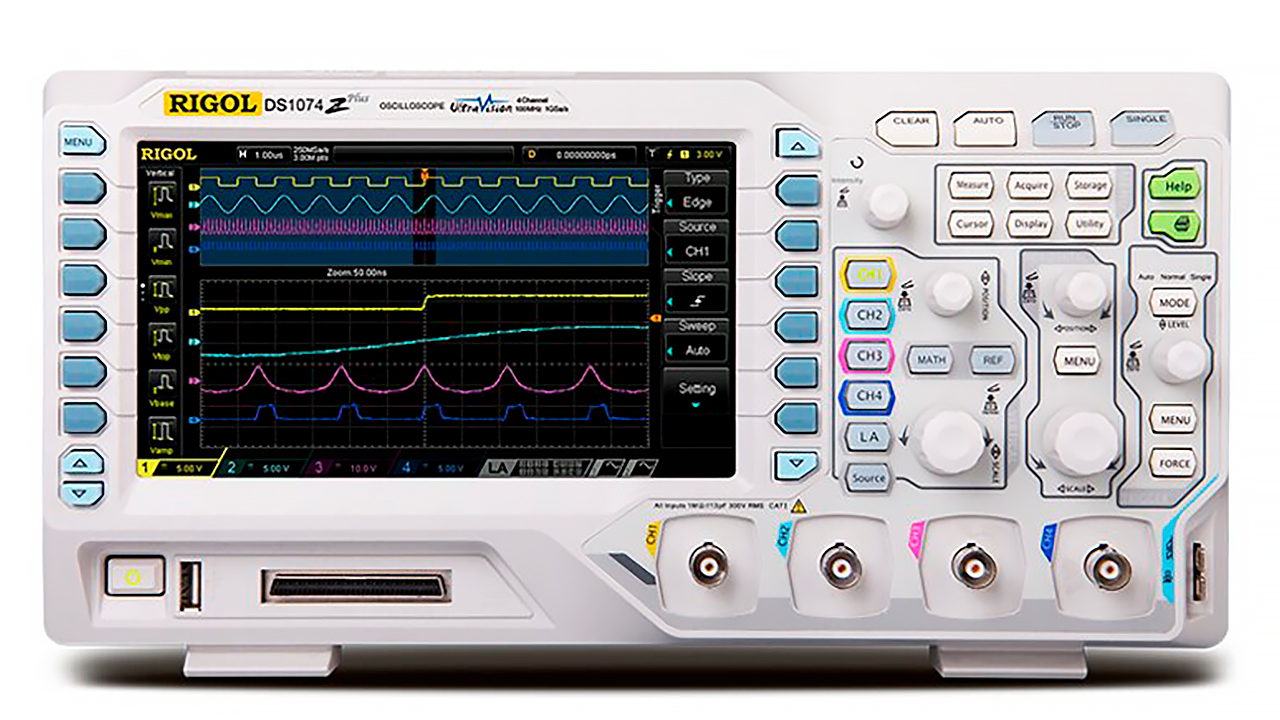

Для тех, кто только входит в сферу радиотехники или изучает инженерные дисциплины, я рекомендую начинать с цифровых осциллографов начального уровня — они сочетают доступность с современными возможностями. Одним из ярких примеров, часто хвалимых за баланс цены и качества, является осциллограф rigol ds1054z, который предлагает четыре канала для одновременного мониторинга нескольких сигналов и расширяемую полосу частот, идеальную для лабораторных экспериментов. Такие устройства не только упрощают обучение, но и позволяют эволюционировать от базовых задач к более сложным, как декодирование протоколов связи.

Портативные USB-осциллографы, подключаемые к ПК или ноутбуку, — еще один вариант для мобильных пользователей. Они компактны, не требуют отдельного экрана и подходят для полевых работ или студенческих проектов на выезде. Но помните: их производительность зависит от мощности компьютера, поэтому для интенсивного использования лучше выбрать стационарный прибор.

Ключевые технические параметры: от полосы частот до глубины памяти

Чтобы осциллограф служил верой и правдой, важно оценить его характеристики в контексте ваших задач. Начнем с диапазона частот, который определяет, какие сигналы прибор способен точно отобразить. По стандартам, таким как те, что рекомендует Институт инженеров электротехники и электроники (IEEE), этот параметр должен превосходить максимальную частоту исследуемого сигнала минимум в три-пять раз, чтобы избежать искажений. Для энтузиастов, занимающихся аудиотехникой или низкочастотными цепями, хватит 20-50 МГц; студентам, работающим с цифровыми интерфейсами вроде UART или PWM, стоит ориентироваться на 100 МГц и выше.

Далее — скорость отбора проб, или частота семплирования. Этот индикатор показывает, сколько точек сигнала фиксируется в секунду. Чтобы захватить детали быстрых переходов, следуйте правилу Найквиста: семплирование должно быть хотя бы вдвое выше частоты сигнала, но на практике — в 4-10 раз для точности. Модели с 1 Гвыб/с позволяют анализировать импульсы в миллисекундном диапазоне, что критично для отладки микроконтроллеров.

Не забывайте о числе входных линий:

• Два — базовый набор для простых измерений, как сравнение входа и выхода усилителя.
• Четыре — для комплексных систем, включая мониторинг шин данных (I2C, SPI) или трехфазных источников питания.
• Больше — для продвинутых приложений, но для старта это излишество.

Время подъема фронта импульса влияет на разрешение быстрых событий: меньшее значение (например, 3,5 нс) лучше для крутых переходов. Скорость фиксации форм волн (waveform capture rate) — это сколько осциллограмм прибор обрабатывает в секунду; высокие показатели (свыше 100 000 в/с) помогают ловить редкие аномалии, как сбои в цифровых цепях.

Глубина буфера памяти определяет, насколько длинный сегмент сигнала можно сохранить: от 1 Мточек для базовых задач до 24 Мточек для детального анализа. Дополнительно учитывайте разрешение АЦП (обычно 8 бит, но 12 бит дают лучшую точность амплитуды) и функции триггеринга — от простого по фронту до продвинутого по последовательностям.

Финансовые аспекты и области применения в повседневной практике

Бюджет играет решающую роль, особенно для тех, кто только начинает. В сегменте до 20 000 рублей можно найти простые USB-модели для базового знакомства с сигналами. От 20 000 до 50 000 рублей — зона надежных цифровых осциллографов с экраном, подходящих для домашней мастерской или вузовских лабораторий. Выше 50 000 — профессиональные инструменты с расширенными опциями, как встроенный анализатор спектра.

Для радиолюбителей, собирающих гаджеты на Arduino или Raspberry Pi, осциллограф поможет в:

• Диагностике шумов в питании.
• Настройке таймингов в цифровых проектах.
• Тестировании аналоговых фильтров.

Студентам инженерных направлений, особенно в местах вроде Дубны с ее акцентом на ядерную физику и высокие технологии, прибор незаменим для курсовых по электротехнике: анализ осциллограмм в экспериментах ОИЯИ или моделирование сигналов в учебных симуляторах. Здесь важно выбрать модель с совместимостью ПО, как LabVIEW или MATLAB, для интеграции в академические работы.

Однако учитывайте минусы бюджетных вариантов: повышенный шум на высоких частотах, ограниченная долговечность или отсутствие калибровки. Всегда проверяйте отзывы от реальных пользователей и сертификаты соответствия нормам безопасности.

Практические рекомендации по эксплуатации и интеграции

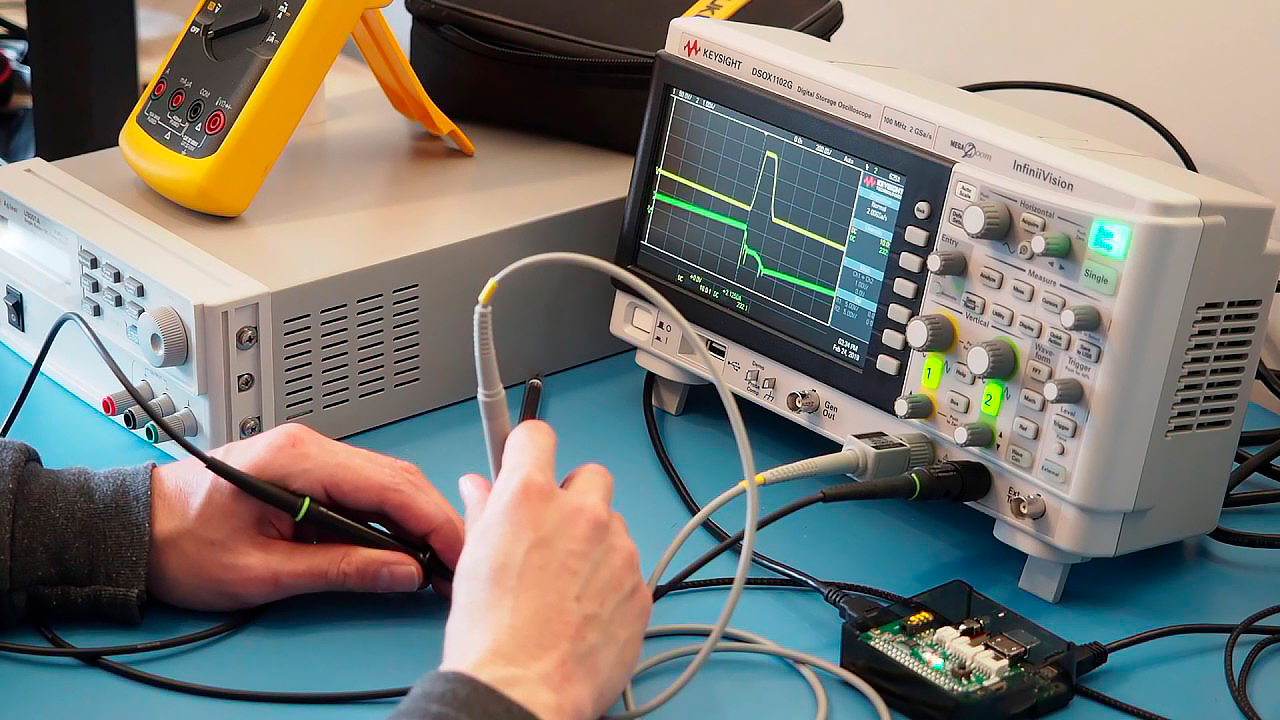

Начиная работу, сосредоточьтесь на основах: подключите щупы правильно (активный к сигналу, земляной — к общему проводу), установите масштаб по времени и напряжению. Для новичков полезны автонастройки, но учитесь ручному режиму для понимания нюансов.

Вот шаги для первых экспериментов:

1. Сгенерируйте тестовый сигнал (например, от функционального генератора или даже смартфона с Апп).
2. Захватите форму волны и измерьте пики, периоды.
3. Используйте математику: сложение/вычитание каналов для дифференциальных измерений.
4. Сохраните данные для отчета — это особенно актуально для студентов.

Интегрируйте осциллограф с другими инструментами: мультиметром для статических проверок или логическим анализатором для цифровых протоколов. В 2026 году тренды включают AI-ассистентов в приборах, автоматически выявляющих аномалии, и экологичные модели с низким энергопотреблением — выбирайте такие для устойчивого подхода.

Меры предосторожности и потенциальные риски

Безопасность — приоритет номер один. Всегда обеспечивайте заземление оборудования, чтобы избежать поражения током, особенно при работе с сетевыми цепями. Используйте аттенюаторы (делители) для высоковольтных сигналов — стандартные щупы выдерживают до 300 В, но превышение чревато поломкой.

Избегайте распространенных ошибок:

• Игнорирование калибровки: проводите ее регулярно для точности.
• Перегрузка входов: мониторьте пиковые значения.
• Работа в шумной среде: экранируйте кабели от помех.

Для студентов в Дубне, где лаборатории ОИЯИ часто включают высокоточные измерения, рекомендую консультироваться с кураторами перед экспериментами с реальными устройствами.

Специфические советы для аудитории в научных и образовательных центрах

В контексте Дубны, с ее фокусом на инновации, осциллограф становится инструментом для моста между теорией и практикой. Студенты университета «Дубна» могут использовать его в проектах по робототехнике или датчикам для ядерных исследований. Выбирайте модели с опцией декодирования автобусов, чтобы анализировать коммуникацию в IoT-устройствах. Участвуйте в местных фестивалях науки — там часто демонстрируют, как такие приборы применяются в реальных сценариях, от мониторинга дронов до медицинского оборудования.

Итоговые мысли и пути дальнейшего развития

Подбор осциллографа — это инвестиция в ваше развитие как специалиста. Начните с анализа нужд: для хобби хватит компактного, для учебы — многофункционального. Помните, что лучший инструмент — тот, который вы активно используете, так что экспериментируйте и учитесь на ошибках. Если следовать этим принципам, ваш путь в электронике станет увлекательным и продуктивным.

Часто задаваемые вопросы (FAQ)

Что делать, если осциллограф показывает шум вместо сигнала? Проверьте соединения, заземление и уменьшите масштаб — часто это помехи от окружающей среды. Используйте фильтры в приборе.

Нужен ли дорогой осциллограф для базовых задач? Нет, бюджетные модели справляются с 80% сценариев для новичков. Главное — надежный бренд и отзывы.

Как осциллограф помогает в учебе инженеров? Он визуализирует абстрактные концепции, как гармоники или фазовые сдвиги, делая теорию осязаемой.

Можно ли использовать осциллограф для ремонта бытовой техники? Да, для проверки блоков питания или аудиосистем, но с осторожностью из-за напряжений.

Какие аксессуары обязательны? Качественные щупы, пробники с высоким импедансом и, возможно, дифференциальный зонд для точных измерений.
