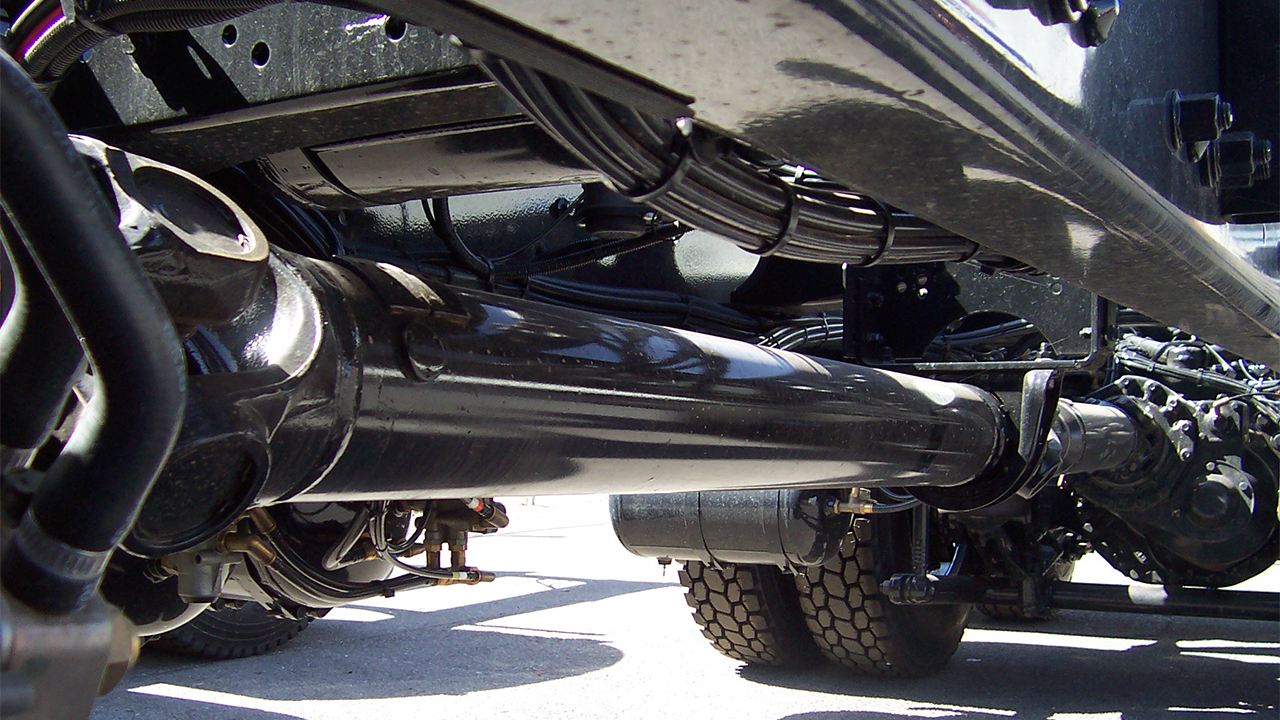

Карданные валы - массовая, крупносерийная продукция, широко применяется в автомобилях (заднеприводных и полноприводных), спецтехнике, промышленном оборудовании и других механизмах. Но ряд предприятий, и особенно специализирующийся на данном виде оборудования Тульский карданный завод, производят карданные валы на заказ с учетом уникальных параметров и требований заказчика.
Назначение карданного вала
Основные функции:
- Передача вращения от коробки передач или раздаточной коробки к ведущим мостам.
- Компенсация угловых смещений и изменений длины, возникающих при движении подвески или изменении положения агрегатов.
- Обеспечение жёсткой связки между валами при сохранении подвижности, что особенно важно на пересечённой местности.
В переднеприводных автомобилях карданный вал отсутствует, так как крутящий момент передаётся через ШРУСы (шарниры равных угловых скоростей).
Виды карданных валов
Классификация может проводиться по разным признакам:
| Критерий | Виды |
|---|---|
| Конструкция | Кулачкового типа, жёсткий, шариковый |
| Тип карданной передачи | Открытый, закрытый |
| Материал | Металлические, чугунные, алюминиевые |
| Кинематические свойства | Синхронные, асинхронные |
| Количество опор | Двухопорные, трёхопорные, четырёхопорные |
| Количество секций | Односекционные, многосекционные |
| Назначение | Основной (для привода колёс), вспомогательный (для опциональных механизмов) |
Некоторые распространённые типы:
- Односекционные — простые конструкции с одной трубой и двумя крестовинами, применяются в легковых автомобилях.
- Двухсекционные и трёхсекционные — имеют промежуточные опоры, используются в внедорожниках, грузовиках и спецтехнике.
- Телескопические — могут изменять длину, применяются в технике с переменной базой (сельхозтехника, строительная техника).
- С шарнирами равных угловых скоростей (ШРУС) — обеспечивают равномерную передачу крутящего момента, используются в современных автомобилях.
Материалы изготовления
Выбор материала зависит от условий эксплуатации и требований к прочности:
- Сталь — наиболее распространённый материал. Используются различные марки, например, 10, 15, 20 для труб, 40ХЛ, 45Х17Г13Н3ЮЛ для высоконагруженных деталей. Сталь обеспечивает прочность и износостойкость.
- Алюминий — применяется для снижения веса в некоторых легковых автомобилях.
- Чугун — используется реже, в специфических случаях.
Для крестовин часто применяют легированную сталь, подвергаемую термической обработке (цементация, закалка) для повышения твёрдости и износостойкости.
Особенности выбора и обслуживания
При выборе карданного вала важно учитывать:
- Тип транспортного средства и условия эксплуатации.
- Требования к прочности, длине, количеству секций.
- Совместимость с другими элементами трансмиссии.
Регулярное обслуживание включает:
- Проверку состояния крестовин, шлицевых соединений, пыльников и подшипников.
- Смазку шарниров и шлицев.
- Балансировку вала для предотвращения вибраций.
При появлении вибраций, шумов или люфта необходимо провести диагностику и ремонт.
Карданный вал — важный элемент, обеспечивающий надёжную передачу крутящего момента в условиях изменяющихся углов и расстояний между узлами. Правильный выбор материала, конструкции и регулярное обслуживание продлевают срок его службы и обеспечивают безопасную эксплуатацию техники.
