Приветствую! Меня зовут Игорь, и я уже много лет занимаюсь промышленными кабелями, их прокладкой и всем, что связано с надежным электроснабжением. Сегодня опять затронем тему, которая постоянно вызывает вопросы у монтажников и проектировщиков.

В этой статье я расскажу о том, как правильно подходить к соединению и оконцеванию кабельных линий, какие технические решения существуют и почему выбор конкретного типа соединения критически важен для долговечности всей системы.

Почему качество соединений определяет надежность линии

Давайте сразу к делу. На первом этапе нужно разобраться, что вообще происходит в точке соединения кабеля. Дело в том, что именно здесь концентрируются все возможные риски: переходное сопротивление растет, изоляция может нарушаться при монтаже, влага проникает внутрь конструкции. Лично я всегда говорю монтажникам, что соединение кабеля слабее самого кабеля по определению, и это нормально. Суть здесь в чем: мы должны минимизировать эту разницу технически грамотным подходом.

На практике приходится сталкиваться с самыми разными условиями эксплуатации. То есть где-то линия идет под землей в траншее, где постоянная влажность и механические нагрузки от грунта. Допустим, в другом случае кабель проложен по эстакаде на открытом воздухе, где температурные перепады достигают огромных значений. Вот соответственно для каждой ситуации требуется свой тип соединительной или концевой муфты, свои наконечники и способы обжима.

Типы соединительных муфт и их применение

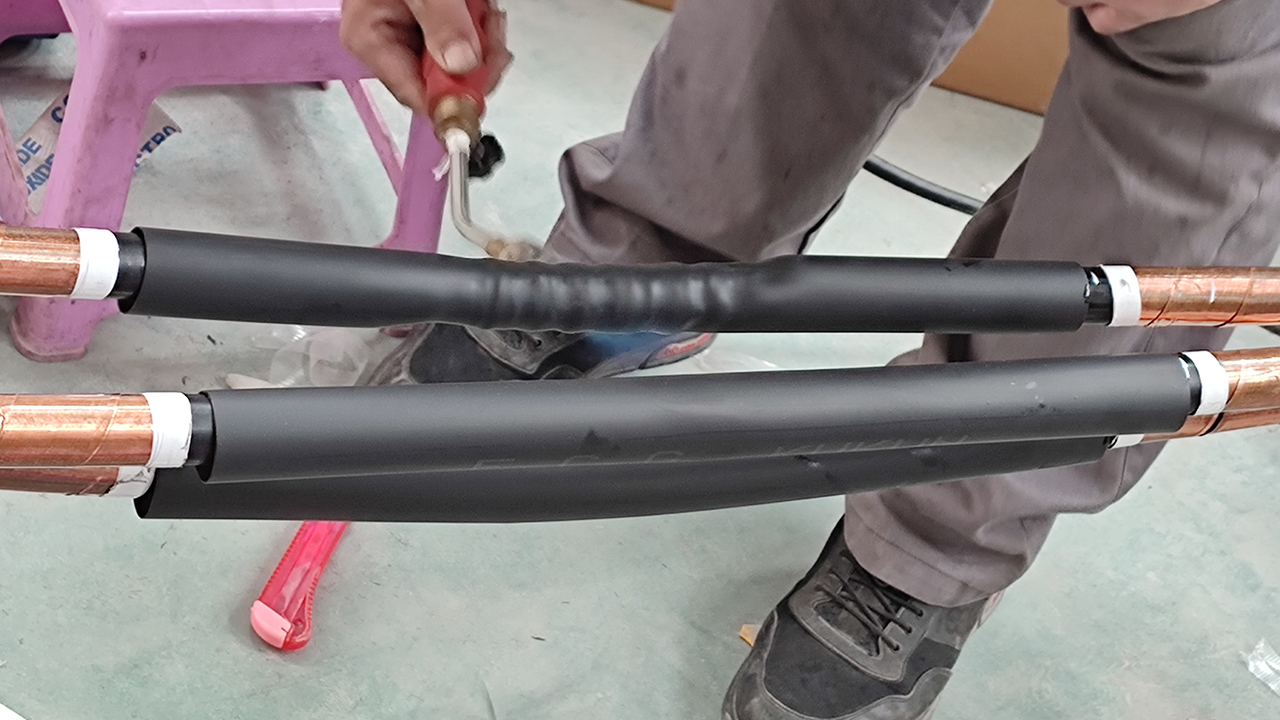

Стоит заранее разобрать классификацию муфт, потому что здесь действительно много нюансов. В большинстве случаев мы имеем дело с термоусаживаемыми, холодноусаживаемыми и заливными муфтами. Каждая технология имеет свои преимущества. Как правило, термоусадка требует использования газовой горелки или строительного фена, что не всегда удобно в стесненных условиях кабельного колодца. Да-да, именно поэтому холодноусаживаемые муфты разлетаются как горячие пирожки на объектах, где доступ ограничен или работа ведется под напряжением на соседних линиях.

Так вот, заливные муфты используются преимущественно на низковольтных линиях до одного киловольта. Вот и их основное достоинство в простоте монтажа и низкой стоимости, но герметичность зависит от качества заливочного компаунда и аккуратности монтажника. Моя команда использует заливные решения в основном для временных линий или для участков с минимальными требованиями по надежности.

Рассмотрим, что работало ранее на высоковольтных линиях шесть-десять киловольт. Там всегда применялись исключительно муфты с экранированием токопроводящих жил, восстановлением изоляции и обязательным контролем электрического поля. Вот, то есть здесь уже речь идет о сложных многослойных конструкциях, где каждый элемент выполняет строго определенную функцию. Опять же монтаж таких муфт требует высокой квалификации персонала и строгого соблюдения технологии производителя.

Особенности эксплуатации в различных условиях

На данный момент актуальна тема защиты соединений от внешних воздействий. Например, при подземной прокладке обязательно учитывается возможность попадания грунтовых вод. То есть там муфта должна обеспечивать герметичность класса не ниже IP68. Вот, дальше если линия проходит в зоне блуждающих токов, скажем возле железнодорожных путей или трамвайных линий, требуется дополнительная антикоррозионная защита металлических элементов муфты. Соответственно это усложняет конструкцию и повышает стоимость.

Привет всем, кто работает на промышленных предприятиях с агрессивными средами. Здесь такой момент: обычные полимерные материалы могут разрушаться под воздействием масел, растворителей или химически активных паров. Вот потому что приходится применять специализированные муфты с защитным кожухом из стеклопластика или нержавеющей стали. Это бешеные цифры по стоимости, но альтернативы просто нет, если нужна долгосрочная эксплуатация без аварийных отключений.

Оконцевание жил: наконечники и технология обжима

Разберём самые актуальные способы оконцевания токопроводящих жил. Суть в том, что медная или алюминиевая жила кабеля должна быть надежно зафиксирована в наконечнике, который затем подключается к шинам распределительного устройства или к клеммам электрооборудования. Ладно, звучит просто, но на практике здесь масса технических требований. В принципе существуют опрессовочные, болтовые и сварные наконечники. Каждый тип имеет свою область применения и ограничения.

Опрессовочные наконечники, как бы это сказать, являются самым распространенным решением в современной электротехнике. Обжим выполняется гидравлическим прессом с калиброванным усилием, что обеспечивает требуемое переходное сопротивление и механическую прочность соединения. По сути это один из самых эффективных способов оконцевания с точки зрения надежности и технологичности монтажа. Значит нам нужен специальный инструмент, набор матриц под разные сечения жил и обязательно контроль качества обжима.

Затронем следующие темы с болтовыми наконечниками. Они применяются преимущественно для алюминиевых жил большого сечения, где опрессовка затруднена из-за габаритов. Всмысле конструкция позволяет разобрать соединение для ревизии или замены кабеля без разрушения наконечника. Очень актуальная тема для щитового оборудования, где периодически требуется перекоммутация или модернизация схемы. Только нужно помнить про момент затяжки болтовых соединений, потому что недостаточное усилие приводит к росту переходного сопротивления и нагреву контакта.

Материалы наконечников и их совместимость

Вот, и соответственно важный момент касается выбора материала наконечника. Для медных жил применяются медные луженые наконечники, для алюминиевых соответственно алюминиевые или биметаллические медно-алюминиевые. Как бы прямой контакт меди и алюминия категорически недопустим из-за электрохимической коррозии. Короче если ошибиться с подбором, то через год-два соединение разрушится, и мы получим аварию с отключением нагрузки.

По моему мнению особого внимания заслуживает вопрос изоляции наконечников. Ну вот после обжима оголенная часть должна быть закрыта термоусаживаемой трубкой или изолентой в зависимости от класса напряжения. То есть там на низковольтных линиях до тысячи вольт достаточно качественной изоленты, а вот на средневольтных сетях уже требуется многослойная изоляция с контролем электрического поля.

Клеммные соединения в распределительных устройствах

Обсудили следующие темы про муфты и наконечники, теперь про клеммы. Что это значит для практической работы? Клеммные соединения применяются внутри электрических шкафов, распределительных щитов, во вводно-распределительных устройствах. Основные этапы монтажа включают зачистку изоляции на требуемую длину, установку проводника в клемму и затяжку фиксирующего винта или пружинного зажима. Так сказать ничего сложного, но дьявол в деталях.

Вот, то есть существуют винтовые, пружинные и ножевые клеммы. Винтовые самые традиционные, но требуют периодической протяжки соединений, особенно на алюминиевых проводниках, которые склонны к текучести под нагрузкой. Пружинные клеммы, можно поставить их практически в любых нишах, обеспечивают постоянное прижимное усилие независимо от температурных деформаций проводника. Это работает отлично для меди, но с алюминием нужно быть аккуратным и использовать специализированные серии клемм.

Выбор сечения и количества клемм

Как это работает на практике при проектировании распределительного щита? Мы рассчитываем номинальный ток цепи, добавляем запас примерно тридцать процентов и выбираем клемму соответствующего номинала. Какие результаты можно достичь при правильном подходе? Удаётся достигать классных результатов по надежности и отсутствию нагрева контактов даже при длительной эксплуатации на номинальных токах.

Могу рекомендовать всегда использовать клеммы с прозрачным корпусом, когда это возможно. Что делать, если нужно быстро проверить качество монтажа? Через прозрачный пластик видно, полностью ли зачищенная жила вошла в зажим, нет ли обрыва проволок многожильного проводника. Скорее всего многие недооценивают этот момент, но визуальный контроль действительно помогает выявить дефекты на этапе монтажа, а не после пуска объекта.

Общие рекомендации по монтажу соединений

Зачем это всё нужно знать подробно? Потому что качество соединений напрямую влияет на пожарную безопасность и безаварийность эксплуатации электроустановки. Вот, то есть плохой контакт это всегда повышенное переходное сопротивление, нагрев, окисление, дальнейшее ухудшение контакта и в итоге пожар или отключение. Не рекомендую экономить на качественных комплектующих и квалифицированном персонале. Сейчас это самый передовой подход, куда вообще всё катится в промышленности, когда пытаются сэкономить на критически важных элементах.

На первом этапе любого соединения необходимо обеспечить чистоту контактных поверхностей. В общем это означает удаление окисной пленки с алюминиевых жил специальной щеткой, обезжиривание медных поверхностей при необходимости. Высокоэффективный инструмент здесь специальные смазки и пасты, которые предотвращают окисление и снижают переходное сопротивление. Самый передовой помощник монтажника это технологические карты производителя, где пошагово расписан весь процесс.

Вместо заключения

Резюмируем основное. Соединение и оконцевание кабелей критически важный этап монтажа электроустановок. Выбор типа муфты, наконечника или клеммы зависит от условий эксплуатации, класса напряжения, материала жил и требований по надежности. О чем-то вам сегодня расскажу еще: всегда следуйте рекомендациям производителя оборудования и кабельной продукции, не пренебрегайте требованиями нормативных документов, и тогда ваши линии будут работать десятилетиями без аварий.

Что в итоге мы имеем? Технически грамотный подход к соединениям это залог безопасности и экономической эффективности эксплуатации. Небольшие дополнительные затраты на качественные муфты и правильный монтаж многократно окупаются отсутствием аварийных ситуаций и внеплановых ремонтов.

Вопросы и ответы

Можно ли использовать термоусаживаемую муфту для кабеля с бумажной изоляцией?

Нет, для кабелей с бумажной изоляцией требуются заливные муфты с пропиткой маслоканифольной массой. Термоусадка предназначена для кабелей с полимерной изоляцией, где не требуется восстановление пропитки.

Какой запас длины кабеля нужно оставлять при монтаже соединительной муфты?

Рекомендуется оставлять не менее одного метра с каждой стороны от места соединения. Это позволит повторно смонтировать муфту в случае дефекта без замены участка кабельной линии.

Обязательно ли использовать гидравлический пресс для опрессовки наконечников?

Для сечений свыше шестнадцати квадратных миллиметров гидравлический пресс обязателен, так как обеспечивает требуемое усилие обжима. Для меньших сечений допускается использование механических клещей, но только при наличии калиброванного механизма.

Чем отличается холодноусаживаемая муфта от термоусаживаемой?

Холодноусаживаемая муфта поставляется в растянутом состоянии на пластиковой спирали. При удалении спирали муфта самостоятельно сжимается на кабеле без применения нагрева. Термоусаживаемая требует нагрева для усадки материала.

Нужно ли смазывать резьбовые соединения наконечников?

Да, рекомендуется использовать токопроводящую смазку для предотвращения коррозии и снижения переходного сопротивления. Особенно это важно для алюминиевых шин и наконечников в условиях повышенной влажности.
