Опоры типа ТП используют во всех сферах промышленности.

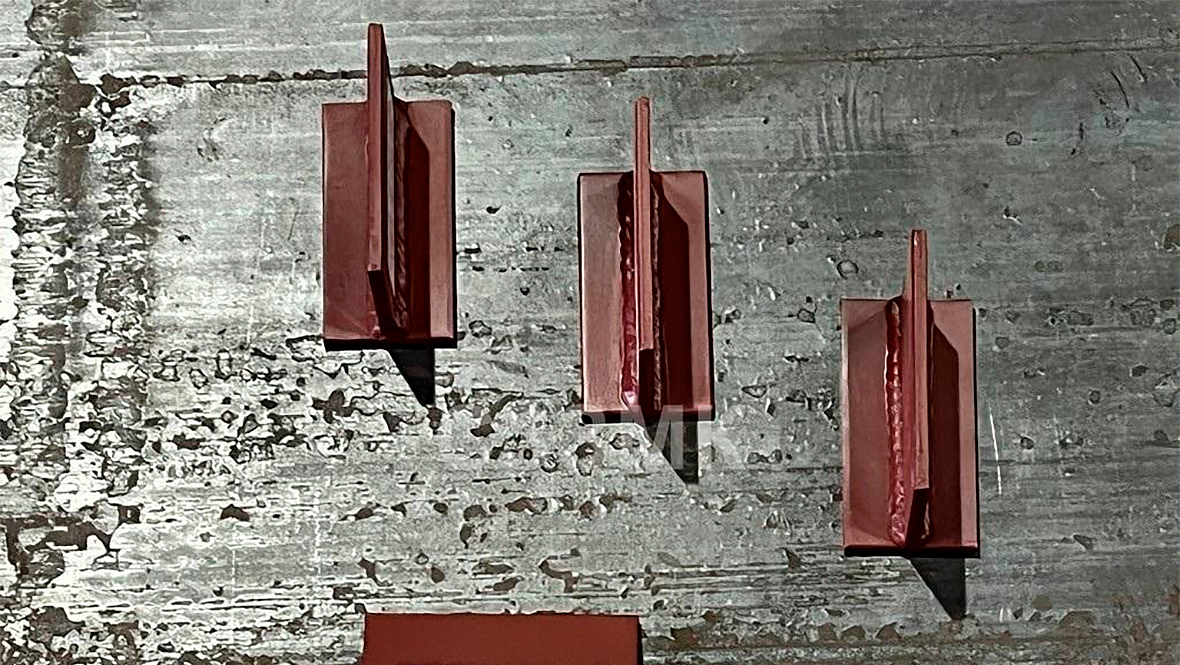

Конструктивно тавровая приварная опора выполнена в форме буквы “Т”, что объясняет её название. Она состоит из базовой пластины, к которой приварена ребристая структура или стойка. Базовая пластина укладывается на опорный элемент конструкции, например, на бетонное основание, а к вертикальной части приваривается трубопровод. Такое исполнение обеспечивает высокую прочность соединения и минимальный риск деформации трубы под воздействием веса самого трубопровода и проходящих по нему рабочих сред.
Применяя такие опоры, инженеры достигают уменьшения точечных напряжений на трубопроводе за счет распределения нагрузки на большую площадь, что особенно актуально при прохождении через трубопровод коррозионно-активных, высокотемпературных или высокодавленных сред.
Ключевые аспекты эффективности использования тавровых приварных опор заключаются в следующем:
- Прочность и долговечность соединений: Приварное соединение обеспечивает высокую надежность крепления.
- Распределение напряжений: Снижает риск возникновения трещин и разгрузки сварного шва за счет равномерного распределения нагрузки.
- Универсальность: Подходят для магистральных и нефтегазовых трубопроводов различного диаметра.
Выбор материала для изготовления таких опор зависит от условий эксплуатации: это может быть углеродистая или легированная сталь для обеспечения коррозионной стойкости и способности к работе в широком диапазоне температур.
Опора тавровая приварная фиксирует трубы наружным диаметром от 18 до 159 мм. Она состоит из тавра, выполненного из двутавра, или сварного тавра с ребрами жесткости. Последний элемент добавляют для крепления трубопроводов диаметром от 108 мм.
В целом, правильно подобранная и качественно установленная тавровая приварная опора служит залогом безопасности всей конструкции и эффективности функционирования системы трубопровода на протяжении длительного времени.
