Как выбрать задвижку?
Для ответа на этот вопрос, важно знать конструкцию задвижки. Чтобы перекрыть движение вещества в трубе, внутри корпуса образован затвор. Он состоит из двух частей:
- подвижного клина;
- неподвижного седла.
При опускании клина в седло, уплотнители плотно прилегают друг к другу, обеспечивая герметичное перекрытие. От качества изготовления и точности подгонки уплотнителей зависит степень герметичности задвижки и общий срок ее службы.
Всего производят два вида затворов:
- с резиновым уплотнением;
- с уплотнением металл-по-металлу.
Эти затворы используют для разных рабочих сред. Задвижки с резиновым уплотнением обычно изготавливают из чугуна и применяют в системах с водой. Уплотнитель металл-по-металлу применяют как для воды, нефти, газа, так и агрессивных сред (кислота, щелочь, аммиак).
Уплотнитель резина
К такому виду относится задвижка чугунная с обрезиненным клином 30ч39р. Ее основное преимущество – износостойкая резина EPDM, которая полностью обволакивает чугунный клин. Такой уплотнитель практически не подвержен разрушению от трения. Задвижки 30ч39р могут работать до 50 лет.
К допустимым рабочим средам относятся:
- холодная и горячая вода;
- канализационные стоки;
- пар;
- вещества, не агрессивные к материалам задвижки.
Максимальная температура рабочей среды ограничена +1200С, а давление в системе – до 25 атм. Задвижка 30ч39р является идеальным устройством для систем водоснабжения, водоотведения и отопления.
Уплотнитель металл
Затворы арматуры, в которых применяют такой уплотнитель, могут работать при температуре среды до +5250С, максимальном давлении до 40 атм. При этом, диапазон рабочих сред шире, чем у резиновых уплотнений:
- любая вода;
- пар;
- природная нефть и газ;
- минеральные масла;
- гликоли, аммиак, кислота.

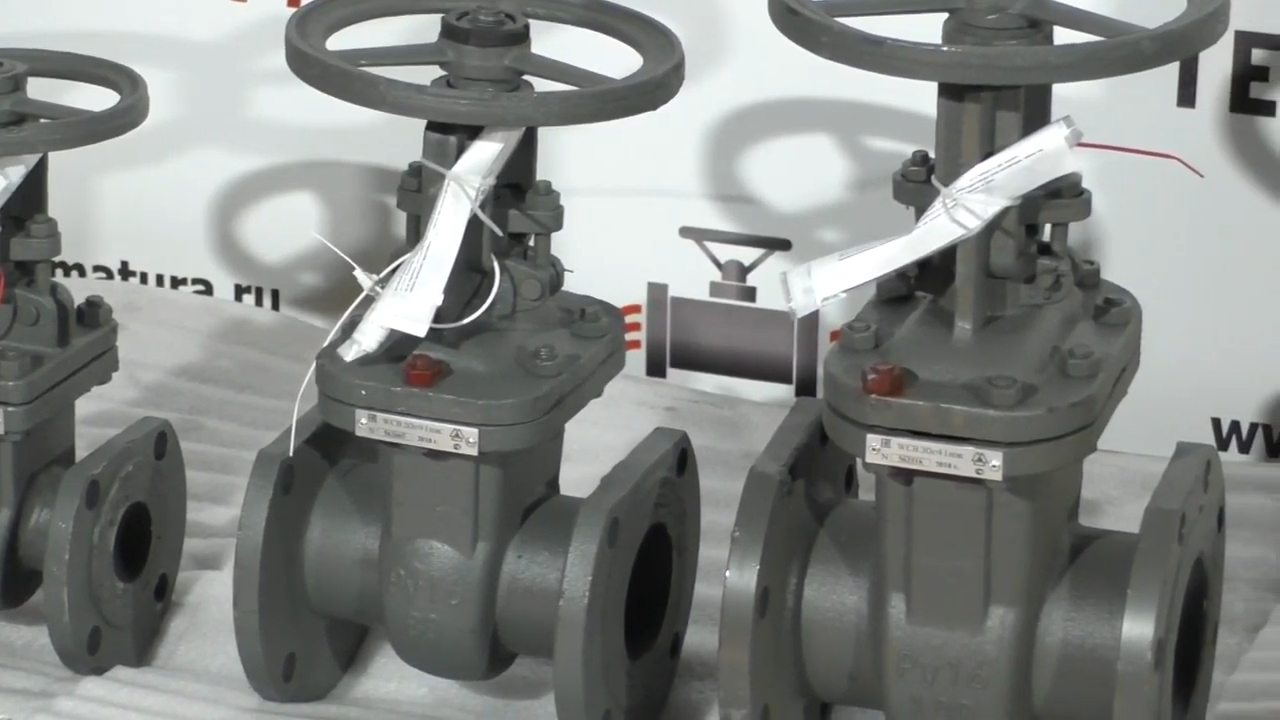

К арматуре с металлическим уплотнением относится задвижка 30с64нж. При изготовлении корпусных деталей применяют сталь 25Л или 35Л. Некоторые модели задвижек с уплотнением металл-по-металлу отливают из чугуна (30ч6бр). Такую арматуру можно эксплуатировать в среде до +2250С. Но класс герметичности здесь значительно ниже.
Резина или металл?
Для эксплуатации в водной среде подойдет арматура с резиновым уплотнителем. Выгода: отсутствие коррозии затвора плюс низкая цена. А вот для других веществ лучше выбирать задвижки с металлическим уплотнением. Использование стальных изделий для воды нецелесообразно по соображениям цены и долговечности.
