Для чего нужен кардан в автомобиле

понедельник, 16 августа 2021 | 13:47
Жизнь
    20
Через кардан в автомобиле происходит связь коробки с ведущим мостом. Кроме того, он используется в механизме передачи усилия от рулевого колеса к рейке. Принцип устройства для большинства моделей остается одинаковым. Меняются только размеры и форма. Эта деталь лучше всего передает вращение от донного агрегата к другому, что сделало ее повсеместно используемой.

Устройство

Карданный вал выполнен в виде одной/нескольких полых труб, связанных такими частями:

  • Крестовина. Используется для связки полых труб кардана с допустимым углом изгиба 20 градусов одна относительно другой;
  • Вилка-фланец. Предназначена для связи кардана с фланцем редуктора, имеет подвижное соединение через крестовину;
  • Шлицевое подвижное соединение, служит для компенсации изменяющегося расстояния между редуктором в мосту и коробкой, в движении это расстояние постоянно изменяется;
  • Подшипник подвесной. Прикрепляет середину кардана к корпусу машины, исключая биение вала о кузов при вращении. Их может быть несколько, в зависимости от количества секций;
  • Сальники с обоймами. Служат для герметизации узлов кардана;

Разновидности карданов

Карданы бывают нескольких типов, в зависимости от их назначения. Различают следующие типы.

Асинхронные

Такое устройство используется в большинстве машин с задним приводом. Особенность конструкции – при движении получаются две неравных угловых скорости. Вторичный вал то отстает, то обгоняет основной. Происходит такой эффект за счет соединения крестовинами вилок под углом 90 градусов.

Чтобы компенсировать такое вращение, используются дополнительные шарниры для неравных скоростей, которые крепятся к концам вала. Такое соединение дает угол между валами кардана 20 градусов. Недостатком асинхронной конструкции стала недолговечность, ей нужно частое обслуживание и ремонты.

Синхронные

Чтобы решить проблему асинхронных валов, стали производить ШРУСы. Это специальные шарниры, обеспечивающие равные угловые скорости. Конструкция ШРУСов разнообразная. Например, Пежо и Рено используют трипоидные шарниры, в которых вращение передается через 3 ролика в форме сфер. Сферы скользят по пазам в вилке ведомого вала.

Синхронные валы работают под углами до 70 градусов. Их вибрация гораздо ниже, срок эксплуатации без ремонта повысился. Недостатком стало повреждение пыльников, при движении по бездорожью.

Гибкая/жесткая передачи

Такая передача в карданах применяется для компенсации крутых угловых поворотов, при небольшом изменении дистанции от моста до коробки. Упругая часть исполнена из резины или резиноткани. Изменение угла получается за счет растяжения/сжатия упругого элемента.

Полностью жесткий вал применяется крайне редко. По причине малой надежности и повышенной шумности в работе. Такая конструкция может использоваться для компенсации монтажных дефектов.

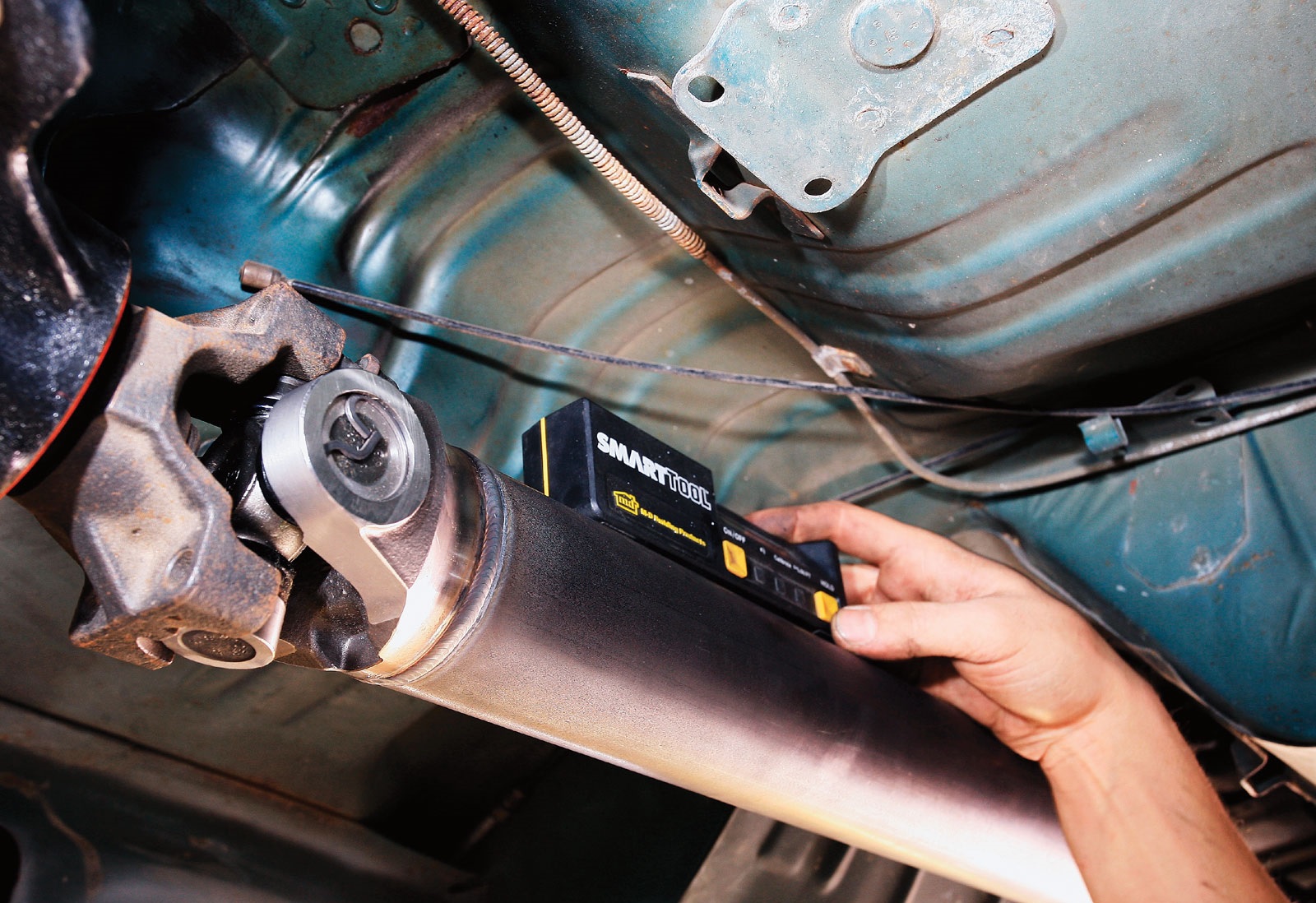

Проверка кардана

Признаки неполадок такого вала – появление шума и сильной вибрации. Вторичным признаком являются стуки при смене передач и масляные потеки у фланца коробки. Чтобы проверить состояние детали, нужен доступ под машину – яма, подъемник и прочее. Вдобавок, запаситесь хорошим фонарем или переноской. Спустившись под автомобиль проверяют:

  1. Крепления фланцев. Степень затяжки болтов и наличие необходимых шайб/гроверов. Отпущенные крепления – причина вибрации;
  2. Состояние эластичного элемента. Нарушенная целостность, различные повреждения снижают компенсацию элементов вала, вызывая стуки и вибрацию. Медленно прокручивают кардан против и по направлению движения стрелки часов – при этом люфт выдает неисправность;
  3. Проверка зазоров между валом и вилкой. Их появление происходит в процессе износа элементов. Необходимо покрутить кардан с муфтой. При появлении биений меняют скользящую вилку.
  4. Состояние шарниров. Вставив прочную отвертку в проушину вилки нужно покачать вал. Наличие люфтов означает износ подшипников крестовин. Наша статья - замена крестовины на карданном валу подскажет вам, как выполнить эту работу самостоятельно;
  5. Подшипник подвесной. Покачав вал, вы обнаружите биение, если оно есть. При этом подшипник нужно заменить;
  6. Если валы были повреждены, погнуты, имеют вмятины, тогда кроме ремонта требуется балансировка. Выполняется она на специальном станке/стенде с установкой балансировочных пластин/грузиков. Самостоятельная балансировка не гарантирует устранения вибраций;

Итог

Карданное соединение требует внимания при каждом ТО автомобиля. Своевременная его смазка и проверка повышают срок эксплуатации и помогают избежать проблем, вызванных его поломкой или обрывом. Заклинивание или обрыв в первую очередь губит коробку машины, что выливается дорогим ремонтом.
